本製品について

3M™ ライティング製品の特徴

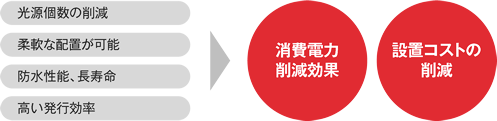

高効率で少ない設置個数により、消費電力削減!さらに低コスト!

3M™ LEDモジュールは、蛍光灯に比べて消費電力を大幅に減らすことができます。
一般的なLEDと比べ一個一個のモジュールが明るく効率的なので、面積当たりの設置個数が少なくて済み、トータルのコストや消費電力の削減に大きな効果を発揮します。

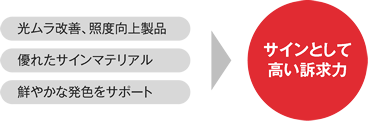

屋外サインに特化した製品群

3M™ LEDモジュールはIPX7相当の防水性能を備えた屋外で利用できるライティングです。

3M™ ライティング製品の他シリーズ製品はこちら

製品特性
3M™ LED EGタイプ
  • 優れた光拡散性で光ムラの少ない均一な両面発光が可能。
  • 看板枠に設置するエッジライト方式の簡単施工。
  • 電源内蔵でAC100Vに直結使用可能。

優れた光の拡散性

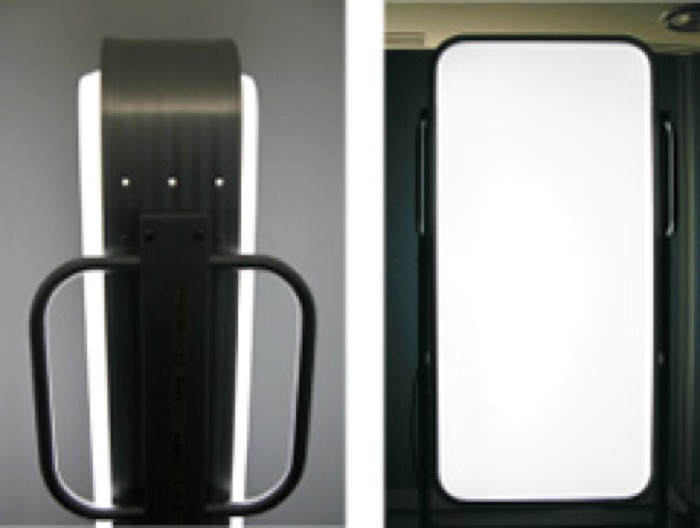

内部に構造物が入っていますが、看板の表示面に影が出ません
内部に構造物が入っていますが、看板の表示面に影が出ません

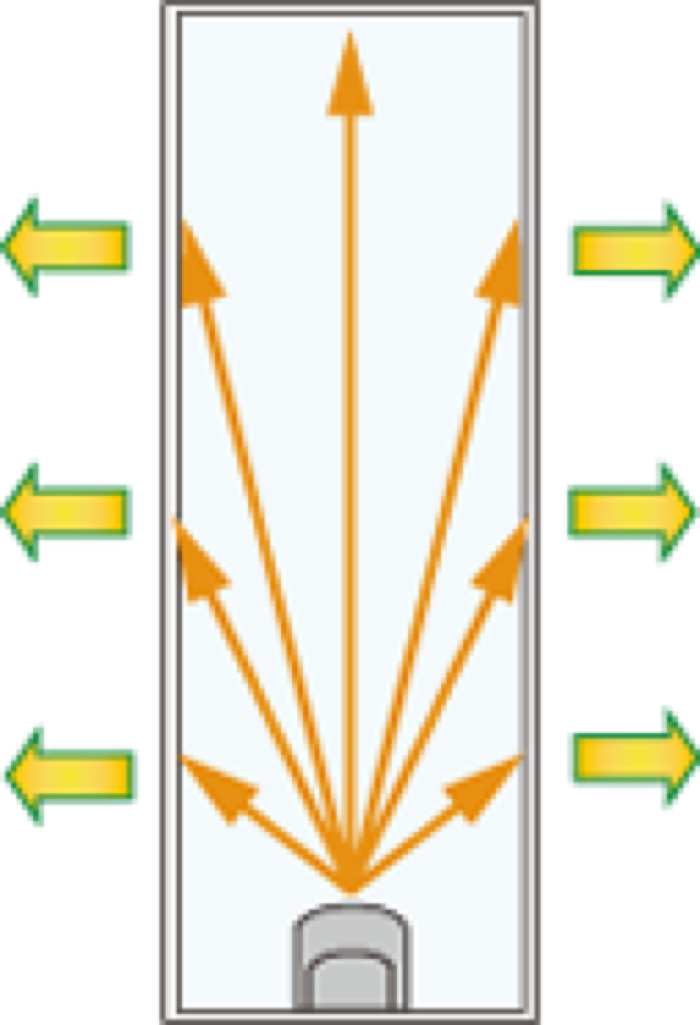

上から見た断面
上から見た断面

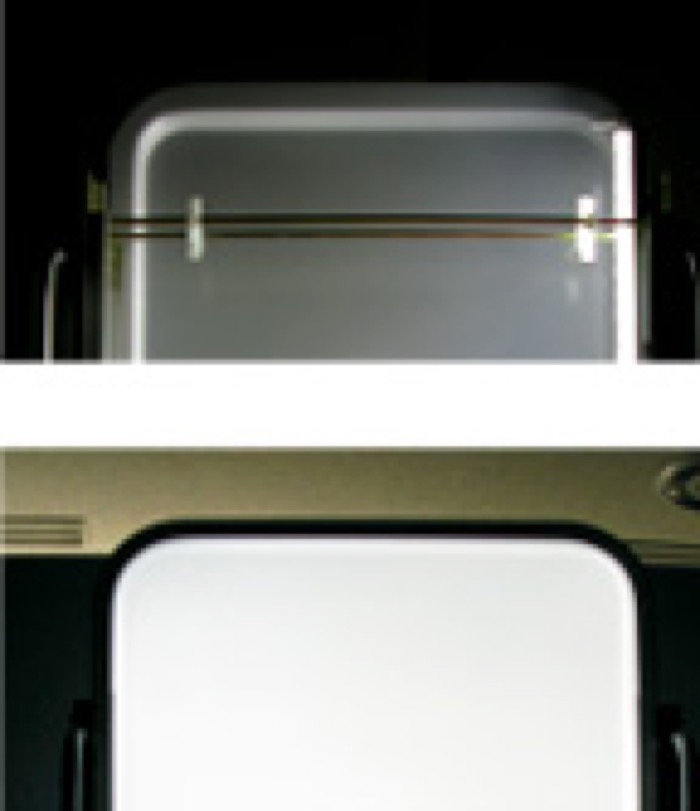

光ムラが出にくい
光ムラが出にくい

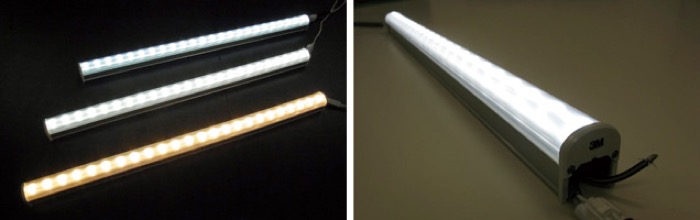

屋内外用バータイプ LED ~EGシリーズ~

屋外両面看板袖看板/ポール看板などに
  • 屋外両面看板袖看板/ポール看板などに
特性概略一覧表

6,500K 昼光色相当

製品名 EG2シリーズ
品番 EG2-6500-12※2 EG2-6500-24 EG2-6500-36
定格電圧 AC100V/AC200V
入力電流 100V時 0.08A 0.15A 0.24A
200V時 0.05A 0.08A 0.12A
周波数 50/60Hz
消費電力 7W 13.7W 20.5W
色温度 6,500K 昼光色相当
演色性 70Ra
全光束(参考値) 810lm 1,620lm 2,440lm
重量 280g 435g 590g
全長 354mm 582mm 870mm
防水性能 IPX7
使用温度範囲 -20~+50℃

5,000K 昼白色相当

製品名 EG2シリーズ
品番 EG2-5000-12※1 ※2 EG2-5000-24※1 EG2-5000-36※1
定格電圧 AC100V/AC200V
入力電流 100V時 0.08A 0.15A 0.24A
200V時 0.05A 0.08A 0.12A
周波数 50/60Hz
消費電力 7W 13.7W 20.5W
色温度 5,000K 昼白色相当
演色性 70Ra
全光束(参考値) 810lm 1,620lm 2,440lm
重量 280g 435g 590g
全長 354mm 582mm 870mm
防水性能 IPX7
使用温度範囲 -20~+50℃

2,700K 電球色相当

製品名 EG2シリーズ
品番 EG2-2700-12※1 ※2 EG2-2700-24※1 EG2-2700-36※1
定格電圧 AC100V/AC200V
入力電流 100V時 0.08A 0.15A 0.24A
200V時 0.05A 0.08A 0.12A
周波数 50/60Hz
消費電力 7W 13.7W 20.5W
色温度 2,700K 電球色相当
演色性 83Ra
全光束(参考値) 700lm 1,390lm 2,090lm
重量 280g 435g 590g
全長 354mm 582mm 870mm
防水性能 IPX7
使用温度範囲 -20~+50℃

※1:EG2-5000、EG2-2700シリーズは、受注生産品です。

※2:送り配線なしに切り替え予定です。

※3:数値は、代表値であり保証値ではありません。
